Mạch đo nhiệt độ dùng DS18B20, điều khiển ON/OFF thiết bị điện và hiển thị LCD 16x2.

Đây là Mạch đo nhiệt độ dùng DS18B20, điều khiển ON/OFF thiết bị điện và hiển thị LCD 16x2. Mạch có chức năng đo chính xác nhiệt độ môi trường vì dùng cảm biến nhiệt đầu ra digital DS18B20, hiển thị nhiệt độ lên LCD. Mạch còn có chức năng cài đặt khoảng nhiệt độ mong muốn nằm trong khoảng MIN-MAX. Nếu nhiệt độ môi trường nhỏ hơn nhiệt độ cài đặt MIN thì ON thiết bị bóng đèn sưởi ấm. Nếu nhiệt độ môi trường lớn hơn nhiệt độ cài đặt MAX thì ON thiết bị quạt điện làm mát. Nếu nhiệt độ môi trường nằm trong khoảng mong muốn thì OFF tất cả thiết bị.

Mạch mô phỏng

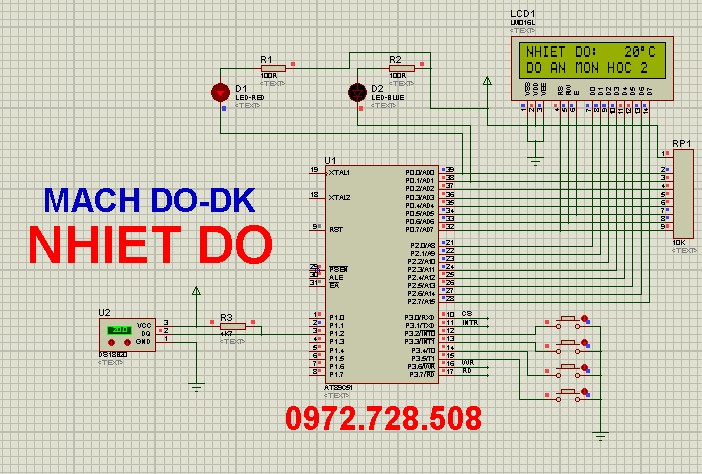

Mạch nguyên lý

Mạch in
